Comment installer une pompe immergée pour puits ou forage ?

Installer une pompe immergée dans un puits ou un forage est tout à fait à la portée d’un bricoleur méthodique, à condition de respecter l’ordre des opérations et de ne rien improviser sur le branchement électrique. De la profondeur du puits au clapet anti-retour, en passant par le coffret de commande et la mise en service, je vous détaille ici chaque étape comme je la réalise sur le terrain, avec les accessoires qui font la différence entre une installation fiable et une panne au premier été.

Guide rédigé par

Julien Mercier

Expert aménagement extérieur, arrosage & pompes à eau

7 ans d’expérience · spécialité

Avant d’installer : bien dimensionner et choisir sa pompe immergée

Avant de descendre quoi que ce soit, il faut s’assurer que la pompe est adaptée au puits ou au forage. Le premier point, c’est le diamètre : une pompe 3 pouces ou 4 pouces doit passer dans le tubage avec un peu de marge. Le second, c’est la profondeur du puits et le niveau d’eau, qui déterminent la hauteur manométrique totale à vaincre, autrement dit la hauteur de refoulement plus les pertes de charge des tuyaux jusqu’au point d’usage.

Le type de pompe compte aussi : pour un forage étroit, on choisit une pompe submersible multicellulaire 3 ou 4 pouces, en monophasée pour un usage domestique ou en triphasée pour les forts débits. Des marques comme Pedrollo ou Calpeda proposent ces modèles en version équipée, prêts à descendre. Réservez la pompe de surface aux puits peu profonds ; au-delà de 7 à 8 mètres, seule une pompe immergée assure une alimentation en eau régulière, y compris en eau potable.

Sous-dimensionner la pompe, c’est risquer un débit insuffisant à l’arrivée ; la surdimensionner, c’est faire chuter le niveau de l’eau plus vite que le puits ne se recharge, et donc tourner à sec. Reportez-vous à la courbe débit-pression du fabricant et gardez une marge de sécurité. Une fois le bon modèle confirmé, on peut préparer le matériel et passer à l’installation de la pompe proprement dite.

Les accessoires indispensables à l’installation

Une installation propre repose autant sur la pompe que sur ses accessoires. Le clapet anti-retour empêche l’eau de redescendre dans le puits à chaque arrêt et garde la colonne amorcée. Le tuyau de refoulement, en polyéthylène alimentaire, relie la sortie de la pompe à la surface. La corde de sécurité en inox soutient le poids de la pompe pour ne pas le faire porter par le câble ou le tuyau.

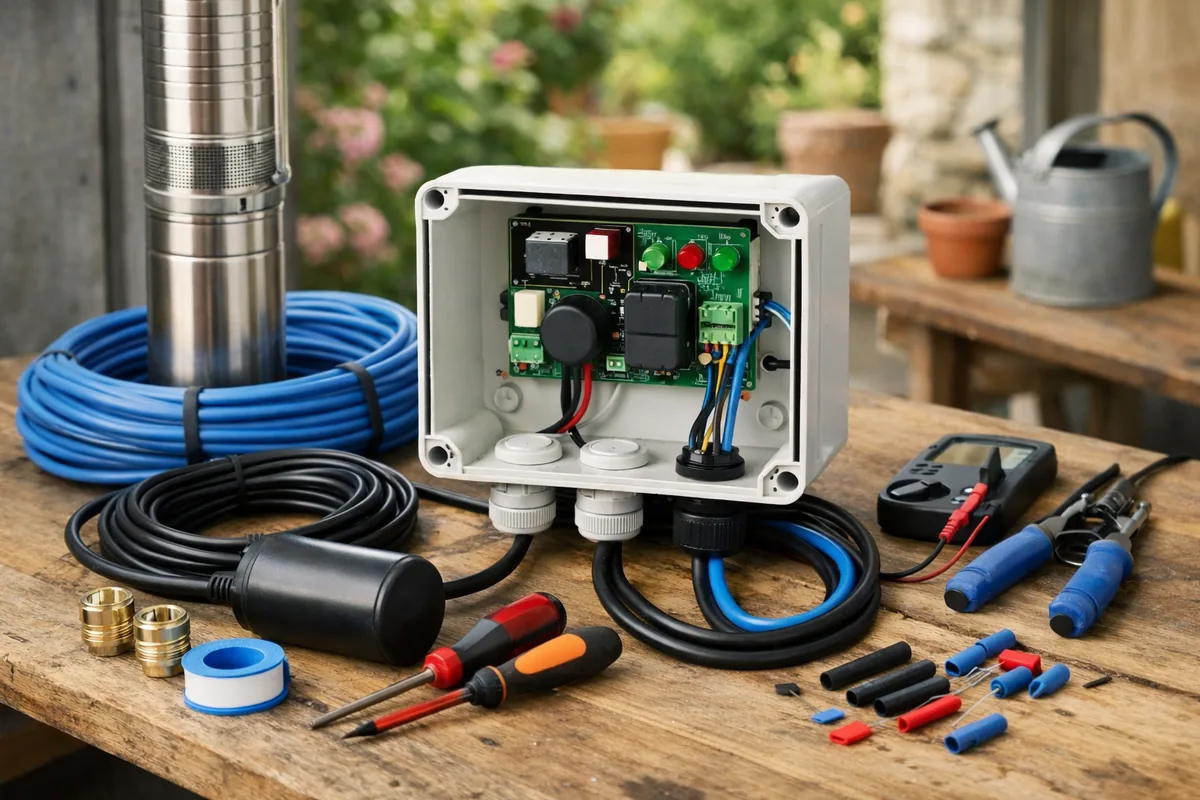

Côté électrique, le câble immergeable de section adaptée descend jusqu’au moteur, et un coffret de commande avec protection thermique pilote le démarrage. Pour stabiliser la pression à la maison, on ajoute en surface un ballon à vessie et un pressostat, voire un ballon surpresseur. Enfin, une sécurité manque d’eau, par sonde ou par pressostat, coupe la pompe avant qu’elle ne tourne à sec : c’est l’accessoire qui évite la panne la plus fréquente.

Installer une pompe immergée étape par étape

Une fois le matériel réuni, l’installation suit toujours le même ordre. Travaillez à deux pour la descente, surtout au-delà de quelques dizaines de kilos, et préparez tous les raccords avant de commencer. Voici la procédure que je suis sur chaque chantier.

Les étapes de la descente dans le puits

1. Assemblez la pompe au clapet anti-retour, puis raccordez le tuyau de refoulement bien serré sur la sortie.
2. Fixez la corde de sécurité en inox sur les œillets de la pompe, sans la faire porter par le câble.
3. Solidarisez le câble électrique le long du tuyau avec des colliers tous les deux à trois mètres, sans tension.
4. Descendez doucement la pompe dans le puits jusqu’au fond, puis remontez-la d’environ un mètre : ce positionnement la tient à l’écart des dépôts.
5. Fixez la tête de puits, sortez le tuyau et le câble, puis raccordez le refoulement au réseau et au ballon.
6. Raccordez le câblage au coffret de commande et de protection, puis vérifiez la sécurité manque d’eau avant la mise sous tension.

Réussir le branchement électrique

Le branchement électrique mérite toute votre attention, car c’est là que se jouent la sécurité et la durée de vie du moteur. Le câble immergeable se raccorde au coffret de commande qui intègre le condensateur, la protection thermique et le contacteur de démarrage. Respectez la section de câble indiquée par le fabricant selon la puissance et la longueur de descente, et soignez l’étanchéité des connexions immergées avec une jonction thermo-rétractable.

Si vous n’êtes pas à l’aise avec la partie électrique, confiez-la à un électricien : un coffret mal câblé ou une protection absente, et le moteur grille au premier incident. Vérifiez enfin le sens de rotation sur un modèle triphasé, un débit anormalement faible trahissant souvent une inversion de phases.

Mise en service et premiers réglages

Une fois la pompe en place et le branchement vérifié, la mise en service se fait progressivement. Ouvrez un robinet pour purger l’air, mettez sous tension et laissez la pompe se mettre en pression. Réglez le pressostat sur une plage de pression cohérente, par exemple un démarrage vers 2 bars et un arrêt vers 3,5 bars, puis contrôlez le gonflage du ballon à vessie, qui doit être légèrement inférieur à la pression de démarrage.

Surveillez le premier cycle complet : la pompe doit démarrer, monter en pression, puis s’arrêter sans à-coups, signe qu’elle fonctionne correctement. Une eau trouble au départ est normale, elle s’éclaircit après quelques minutes. Vérifiez l’absence de fuite à chaque raccord et écoutez le moteur, qui doit tourner sans bruit anormal pour un fonctionnement optimal et durable.

Entretien après l’installation

Une pompe immergée correctement installée demande peu d’entretien, mais quelques contrôles annuels prolongent sa durée de vie. Vérifiez la pression de gonflage du ballon, l’état du pressostat et le bon déclenchement de la sécurité manque d’eau. Surveillez aussi le débit et la pression au robinet : une baisse progressive peut signaler une turbine encrassée par le sable ou un clapet anti-retour fatigué.

Tous les deux à trois ans, profitez d’une éventuelle remontée pour inspecter la crépine d’aspiration et le câble. Si votre eau est chargée en calcaire ou en sable, ces contrôles deviennent plus importants encore. Une installation suivie, c’est une pompe qui tient dix ans sans histoire.

Comprendre le circuit de pompage et le raccordement hydraulique

Au-delà de la pompe elle-même, c’est tout le circuit de pompage qu’il faut visualiser avant de commencer. De la sortie de la pompe jusqu’au robinet, l’eau traverse le tuyau de refoulement, le clapet anti-retour, la tête de puits, puis le réservoir à vessie installé dans le local technique. Un kit de raccordement complet, avec raccords laiton et joints adaptés, simplifie le montage et garantit l’étanchéité.

Le raccordement hydraulique se prépare au sol, pompe posée à plat, avant la descente : on assemble la pompe équipée de son clapet, on connecte le tuyau et on vérifie chaque raccord. Côté maison, le réservoir et le pressostat assurent une alimentation en eau stable et une automatisation simple du démarrage. Bien pensé, ce circuit rend l’installation durable et l’entretien facile, sans avoir à tout démonter au moindre contrôle.

Les erreurs d’installation à éviter

La plupart des pannes précoces viennent de quelques erreurs simples, faciles à éviter avec un peu de méthode. La première, c’est de négliger la préparation du puits : descendre une pompe dans un forage plein de sable ou de boue, c’est risquer un dysfonctionnement dès les premières heures. Prenez le temps d’inspecter les composants et de purger le puits si nécessaire.

Les autres pièges classiques : un câble sous tension entre les colliers, un boîtier de commande sous-dimensionné, une pompe posée trop bas, ou l’absence de protection contre la marche à sec. Mon conseil de terrain : suivez ces conseils d’installation à la lettre, vérifiez que chaque équipement est adapté à votre configuration, et le risque de dysfonctionnement devient quasi nul. Les principaux problèmes d’installation se règlent en amont, pas une fois la pompe au fond du puits.
